2021年6月25日
腾龙光学(上海)有限公司

从可见光(Visible)到短波红外(SWIR)
适用于广域波长范围的工业用镜头

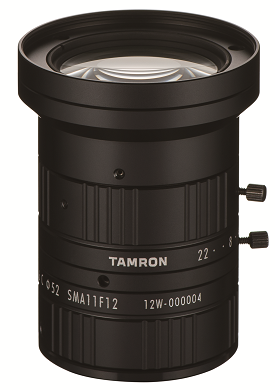

1" 12mm F1.6(型号 SMA11F12)上市
为食品、农业、医疗、科学等领域带来新提案

综合光学产品制造企业腾龙公司,宣布推出一款工业用定焦镜头SMA11F12,该产品在从可见光(Visible)到短波红外(SWIR)的广域波长范围内,具有高分光透过率,同时在不同波长间具有出色的焦点低偏移特性。

型号 SMA11F12


※ 400nm~1700nm

产品名称
SMA11F12
上市日期
2021年6月28日

近年来,在零部件及产品的外观检查、电子部件的电路板装配状态检查等工业用途中,以可见光领域为主,高分辨率机器视觉摄像机的使用正在持续普及。

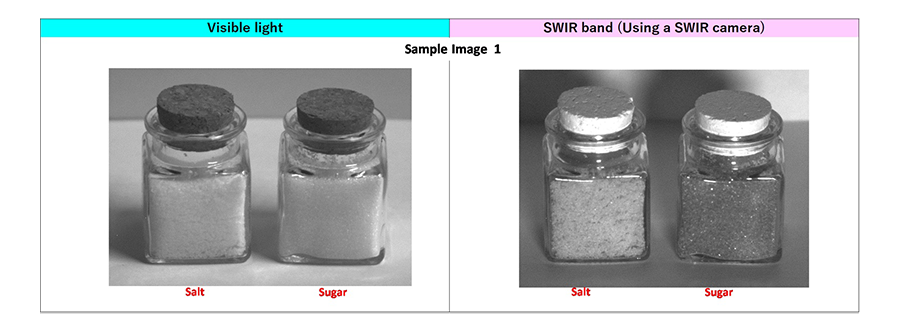

另一方面,在食品及可见光难以辨别的产品领域的缺陷检查、异物混入检查、甚至是特定物质检查等应用中,则越来越多地开始使用可对应短波红外(SWIR)的工业摄像机,近期还出现了一台摄像机能够同时在可见光和短波红外(SWIR)波长范围中使用的产品。
这种能在广域波长范围中使用的工业摄像机,一台可替代过去多台摄像机,不仅具有很好的便利性,而且由于可同时在多种波长下拍摄,检查和检出精度有望获得提升。
腾龙为响应此类市场需求,将镜头也做到了仅需一个即可对应可见光到短波红外(SWIR)的产品,推出了此款1"的5μm像素间距工业用定焦镜头。

镜头采用了先进的光学技术,使从可见光到短波红外(SWIR)的拍摄切换十分平顺,对于不同波长的焦点偏移做了有效抑制,免去通常需要在各个波段分别进行的焦点调整,在广域波长范围可获得高分辨率影像。另外,专门开发的特殊镀膜,有效实现从可见光到短波红外(SWIR)广域范围中起伏较小的高分光透过率。

今后,腾龙也将继续积极应对用户在工业、机器视觉定焦镜头上的多样化需求,推进开发具有全画面优秀光学性能、同时便于使用的镜头产品。

产品特点

1. 降低可见光(Visible)到短波红外(SWIR)间的焦点偏移

400nm~1700nm广域波长范围中不同波段间的焦点偏移十分之低。在用于可见光的机器视觉摄像机、用于短波红外(SWIR)的工业摄像机、以及两种波长通用型工业摄像机上均可使用。

2. 优秀的分光透过率

得益于腾龙自主开发的特殊镀膜,镜头实现了从可见光到短波红外(SWIR)约80%平稳的高分光透过率。
※ 400-1700nm


3. 追求近距离拍摄性能

在高频使用的近摄距离下具有良好的高对比度画质,可对应传感器的5μm像素间距,适用于IMX990/IMX991
※ Sony Semiconductor Solutions公司的产品

规格

型号 SMA11F12
图像传感器 1"
卡口 C
焦距 12mm
光圈范围 F/1.6~22
视角
(水平×垂直)
1" 57.9°×44.6°
1/2" 30.2°×24.3°
对焦范围 0.1m~∞
操作方法 对焦 手动带锁定
光圈 手动带锁定
滤镜螺纹口径 M52 P=0.75mm
对应波长 可见光~短波红外
TV Distortion -1.2%
工作温度范围 -20℃~+60℃

※ 规格、外观若有变更恕不另行通知。
※ 文中刊载内容为上市时(2021年6月)的数据。
