2017年07月26日
腾龙光学(上海)有限公司

对应1/1.2”图像传感器,5百万像素高画质,仅φ29㎜的紧凑外形
机器视觉用定焦镜头系列型号扩充

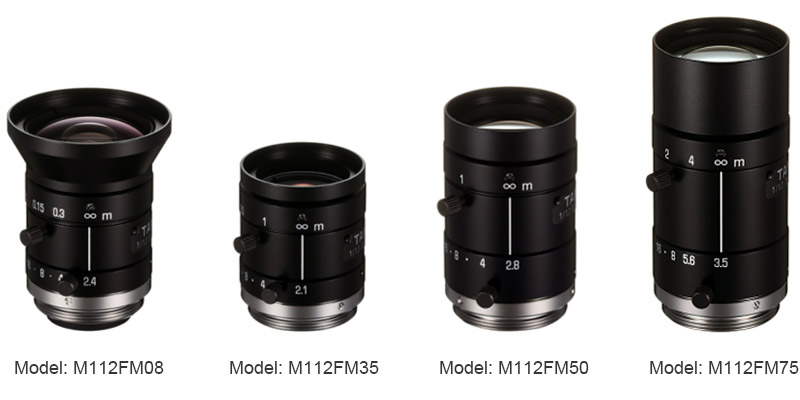

1/1.2”     8mm F/2.4   (Model: M112FM08 )
1/1.2”   35mm F/2.1   (Model: M112FM35 )
1/1.2”   50mm F/2.8   (Model: M112FM50 )
1/1.2”   75mm F/3.5   (Model: M112FM75 )

综合光学产品及安防监控市场领导品牌腾龙公司,对M112FM系列进行型号扩充,全新推出4个镜头:M112FM08 / M112FM35 / M112FM50 / M112FM75。M112FM机器视觉用定焦镜头系列可对应1/1.2大型传感器,5百万像素高分辨率,同时拥有φ29mm的业界最小※外形尺寸。

至此,1/1.2”(M112FM系列)中有8mm F/2.4、12mm F/2.0、16mm F/2.0、25mm F/1.8、35mm F/2.1、50mm F/2.8、75mm F/3.5多种焦距的共7个型号可供选择。

※在用于1/1.2”传感器的5百万像素机器视觉镜头范畴中(2017年6月本公司调查数据)。

以生产制造、电路板装配、各种检测设备及自动化设备用途为主的机器视觉百万像素摄像机,正朝着大型传感器高像素发展。

市场上有适用于各种使用条件的镜头,需要根据具体设置需求选定摄像机和镜头后方可使用。其中一部分制造设备、电路板检测设备和印刷设备等,要求镜头能在有限的空间内安装,同时可提供高分辨率、高对比度的近距离拍摄效果。

腾龙拥有丰富的机器视觉镜头系列,1.1”(M111FM系列4型号)、1/1.8”(M118FM系列6型号)、2/3”(M23FM系列7型号、23FM系列3型号)。此次在紧凑型1/1.2”(M112FM系列)的原3个型号中,新加入4个机型,进一步充实产品阵容。提供更多高像素镜头方案,满足用户需求。

腾龙也将继续顺应机器视觉镜头向高像素发展的趋势,满足用户的多样化需求,开发具有全画面优秀光学性能、同时便于使用的镜头产品。

产品特点

1. 业界顶尖的对比度和分辨率

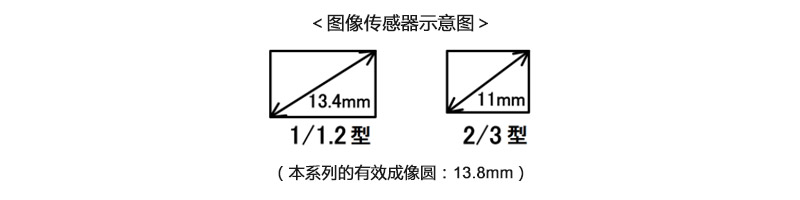

适用于5.86μm像素间距1/1.2”和3.45μm像素间距2/3”两种规格。最高5百万像素高分辨率。 在φ29mm紧凑型机器视觉镜头中,也拥有最高级别对比度与分辨率。腾龙特有的光学设计令4个不同焦距镜头都具有相同出色的光学性能。

2. 镀膜技术和新型光学设计

采用最新光学设计和镀膜技术,确保从对比度、分辨率到各项光学性能及透射率都具有出色表现。

3. 近摄性能

在使用频率最高的近距离拍摄中,具有良好的成像质量。

4. 严格检测体制

从中心到周边,严格设定分辨率检查条件,降低半边模糊出现几率,提供从中心的到周边都拥有高分辨率和高对比度的镜头产品。

5. 提升操作性和便利性

重新设定旋转力矩,提升对焦及光圈调整时的操作性能。另外,锁定螺纹孔从以往的3个可选位置增加到4个,设置更为简便。

6. 坚固耐用的外观设计

充分考虑耐久性和抗震性,镜筒采用金属材质,具有高度坚固的外部结构。

7. 标准附件含有内六角螺丝

可将普通锁定螺丝替换为内六角无头螺丝,从而进一步缩小安装空间。

主要规格

型号 M112FM08 M112FM35 M112FM50 M112FM75
传感器尺寸 1/1.2"
卡口 C
焦距 8mm 35mm 50mm 75mm
光圈范围 F/2.4 ~ 16 F/2.1 ~ 16 F/2.8 ~ 16 F/3.5 ~ 16
视角
(水平 x 垂直)
1/1.2型 (4:3) 70.3°x 54.9° 17.3°x 13.1° 12.2°x 9.2° 8.1°x 6.1°
(16:9) 75.3°x 45.6° 18.8°x 10.7° 13.2°x 7.5° 8.9°x 5.0°
2/3型 (4:3) 59.5°x 45.8° 14.3°x 10.7° 10.0°x 7.5° 6.7°x 5.0°
(16:9) 64.0°x 37.8° 15.5°x 8.8° 10.9°x 6.16° 7.3°x 4.1°
对焦范围 0.1m ~ ∞ 0.2m ~ ∞ 0.3m ~ ∞ 0.7m ~ ∞
操作方法 对焦 手动带锁定
光圈 手动带锁定
滤镜螺纹直径 M35.5 P=0.5mm M27 P=0.5mm
对应波长 可见光
工作温度范围 -20℃ ~ +60℃

※规格、外观若有变更恕不另行通知。

※文中刊载为上市时(2017年7月)的数据。
